Demo-Set DynaMot, handbetriebener Generator (CE)

Das Demo-Set DynaMot ist ein Demonstrationsgerätesatz zur Durchführung von Lehrerversuchen mit dem handbetriebenen Generator DynaMot (CE). Der Generator kann sowohl als Gleichspannungsgenerator als auch als Gleichstrommotor eingesetzt werden und eignet sich für den einführenden Elektrikunterricht als Alternative zu Batterien oder Stromversorgungsgeräten.

Da die elektrische Energie von den Lernenden selbst erzeugt wird, lassen sich grundlegende Begriffe des elektrischen Stromkreises eng mit konkreten Erfahrungen zur Energieerzeugung und zum Energieumsatz verknüpfen. DynaMot ermöglicht eine anschauliche Vermittlung zentraler Begriffe und Gesetze der Elektrizitätslehre, indem Zusammenhänge zwischen mechanischem Einsatz und elektrischer Leistung unmittelbar erfahrbar werden.

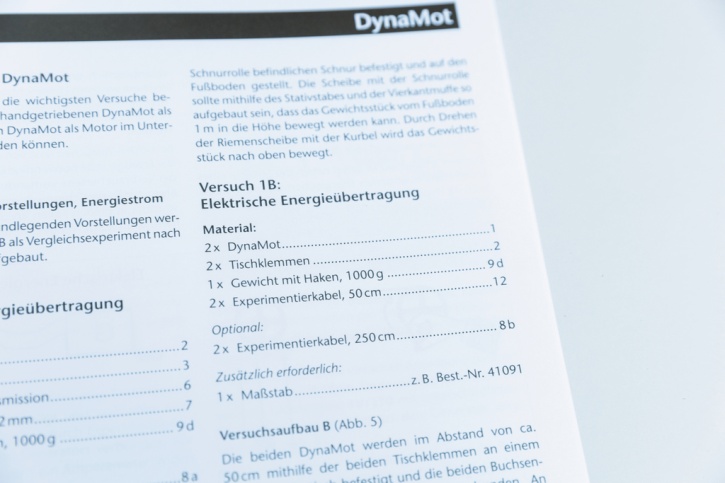

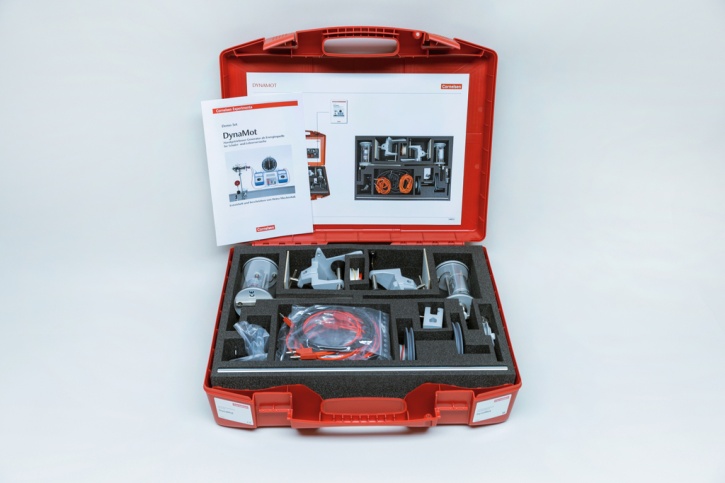

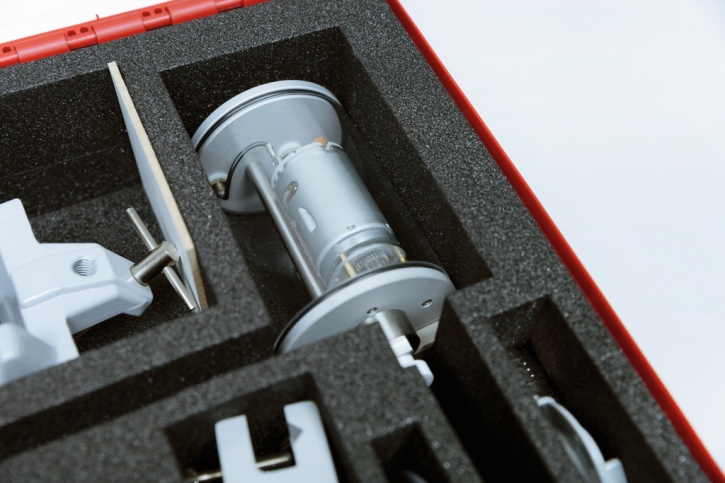

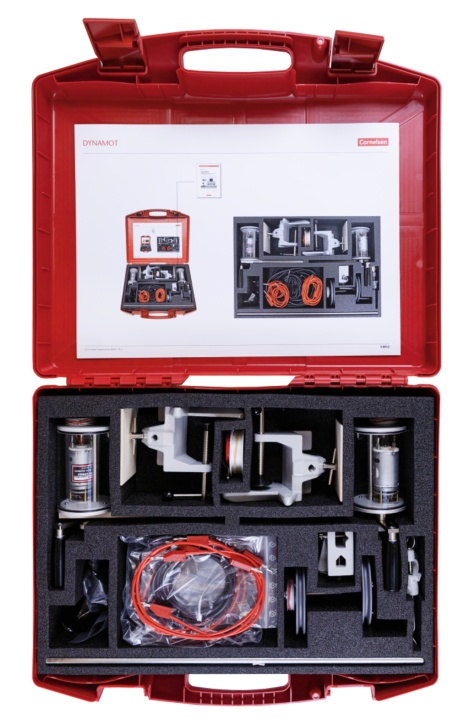

Der Gerätesatz wird in einem stabilen Aufbewahrungskoffer (540 × 450 × 150 mm) mit passgenauem Schaumstoff-Formeinsatz geliefert und enthält ein Lehrerheft von Dr. Heinz Muckenfuß. Das enthaltene Material ist für Demonstrationszwecke konzipiert.

Behandelte Inhalte und Versuche:

• Energetische Grundvorstellungen, Energiestrom und Ladungsträgerstrom

• Strombegriff und Strommessung

• Mechanische Parameter der Energieübertragung

• Leistungssteigerung in Abhängigkeit vom Strom (P ~ I), Parallelschaltung von Verbrauchern

• Energiestrom und Elektronenstrom beim Elektromotor

• Spannungsbegriff (P ~ U), Reihenschaltung

• Versuche zur Spannungsdefinition

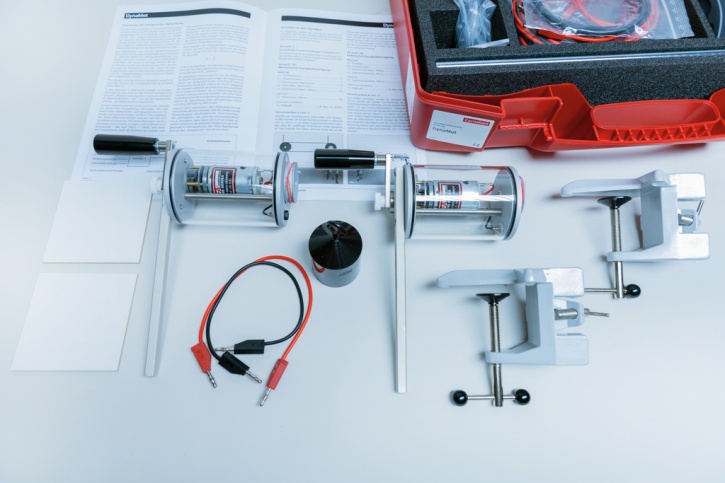

Einzelteile:
    2 × Stativstab, 500 mm
    2 × Vierkantmuffe (Universalmuffe)

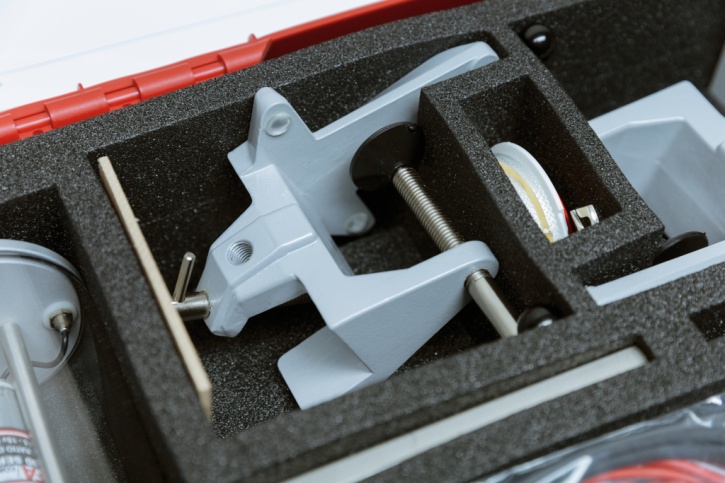

    2 × Tischklemme, schwere Ausführung
    1 × Haken mit Muffe
    1 × Gewicht mit Haken, 100 g
    2 × Gewicht mit Haken, 200 g
    1 × Gewicht mit Haken, 500 g
    1 × Gewicht mit Haken, 1000 g
    1 × Lose Rolle mit 1 Haken, 58 mm Ø
    1 × Schnur, 1 mm Ø
    1 × Experimentierkabel, rot, 25 cm
    2 × Experimentierkabel, rot, 50 cm
    2 × DynaMot, handgetriebener Generator
    1 × Mechanische Transmission
    1 × Treibriemen und Verbindungskabel

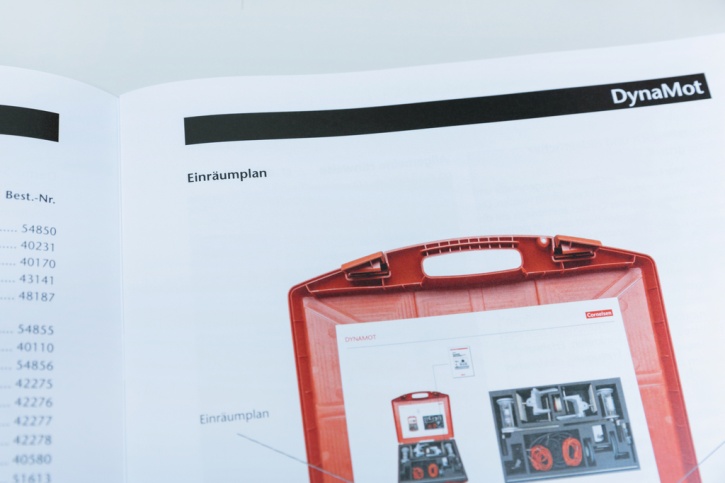

    1 × Einräumplan DynaMot
